SM-P23F-15t
+
  • SM-P23F-15t

SM-P23F-15t

SM-P23F軸銷傳感器結構緊湊，幾何外形簡單，具有很強的抗扭轉、抗彎曲能力，性能穩定可靠，安裝方便;廣泛用于港口、碼頭貨物計量以及啟閉機、起吊設備的安全檢測，可選擇內置式放大器4-20mA.

概述

　　SM-P23F軸銷傳感器結構緊湊，幾何外形簡單，具有很強的抗扭轉、抗彎曲能力，性能穩定可靠，安裝方便;廣泛用于港口、碼頭貨物計量以及啟閉機、起吊設備的安全檢測，可選擇內置式放大器4-20mA.

特點

結構簡單。

抗偏載能力強。

測量精度高，性能穩定可靠。

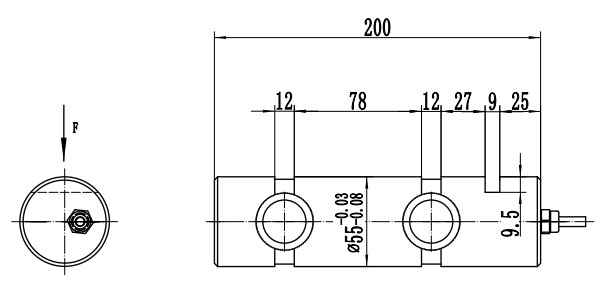

Dimensions 外形尺寸 （In mm. 1mm=0.03937 inches）

SM-P23F-15t（首頁權重）

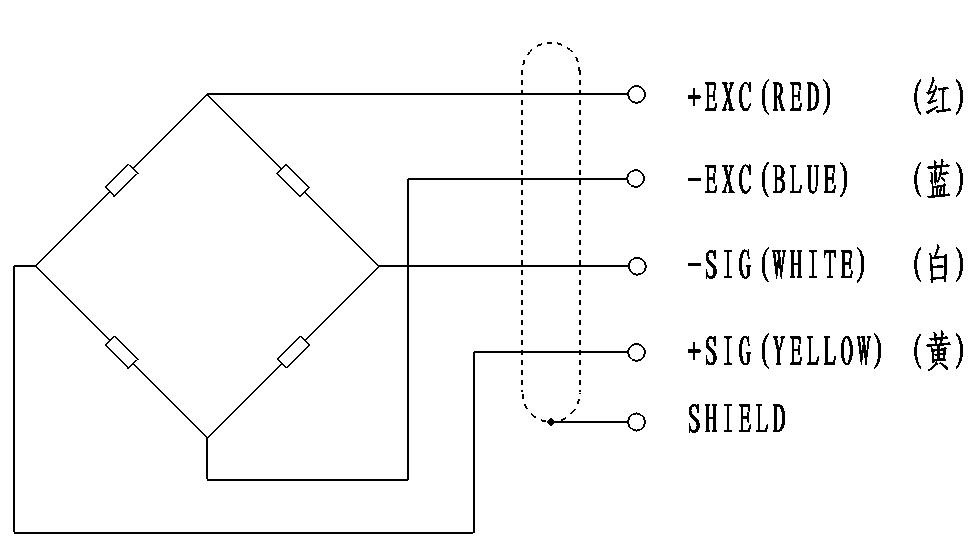

Circuit Diagram 電路圖：

Red：

＋input

紅色：

+激勵

Blue：

-input

藍色：

-激勵

White：

+output

白色：

+信號

Yellow：

-output

黃色：

-信號
SM-P23F-15t（首頁權重）


Specification 技術參數：

項目   Type

技術參數   Technical parameters

測量范圍
Nominal load range

0～15t

工作電壓
Power supply

10~12 VDC

電流消耗
Drawing current

<100 mA

雙路信號輸出
(三選一)
Double Independent redundant signal interface

模擬輸出
Analog output

1.0±0.015mV/V

模擬輸出
Analog output

4～20mA/24VDC

數字總線
CAN Bus

CAN open,
CAN open Safety

綜合精度
Class precision

0.5%F.S

溫度漂移
Effect of temperature

0.5%F.S/10℃

工作溫度
Operating temperature

-40～+85℃

安全過載
Safe Load Limit

200% F.S

本體塑變極限
Safety margin against yielding

300% F.S

本體斷裂極限
Safety margin against breakage

500% F.S

材質
Material material

高性能合金鋼或（鉻比大于15%不銹鋼）
High performance alloy steel or (chromium ratio>15% stainless steel)

防護等級
Protection type

IP67  (IEC60529)

氣候測試
Climate test

EN60068-2-30,DB55℃

防振
Vibration resistance

EN60068-2-6,5-500Hz,50g,10mm

防沖擊
Shock resistance

EN60068-2-27(half sine)
50g,11ms,1000shocks; 1000g,1ms,50shocks



編碼

量程

110123CWT15t

15t

關鍵詞：軸銷傳感器、力值檢測、安全限制



測量原理

　　軸銷傳感器是利用彈性體在外力作用下的彈性變形，使粘貼在它表面的電阻應變片的阻值發生變化(增大或減小)，再通過相應的測量電路把這一電阻變化轉換為電信號(電壓或電流)，從而完成測力的過程。
